DJ-6型塔板(齒邊導向浮閥塔板)

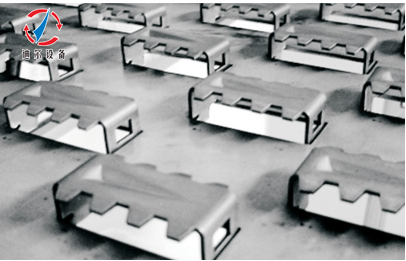

DJ-6型塔板采用齒邊導向浮閥為鼓泡元件(下圖1)，其主要結構特點為閥蓋側邊為向下折的齒形邊閥蓋中心有楔形凹槽，在下游閥腿上設有一個導向孔。D」-6型塔板的降液管可采用傳統的弓形降液管結構，也可以根據需要使用矩形懸掛式降液管。DJ-6型塔板壓降低于F1型浮閥，操作彈性高于F1型浮閥，板上泡沫層均勻，傳質效率高于F1浮閥，具有十分優良的綜合性能。

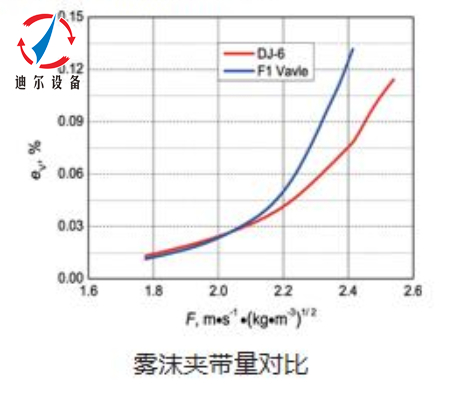

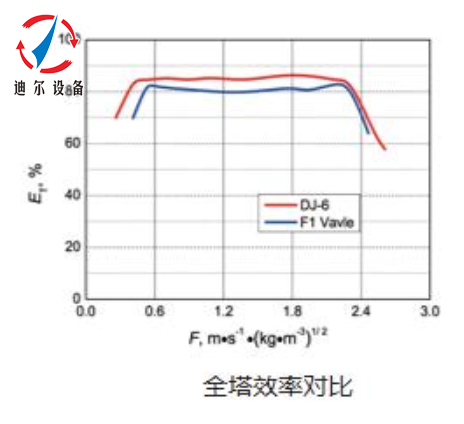

DJ-6型塔板由于其特殊的齒邊導向浮閥結構而使其具有較低的板壓降和霧沫夾帶量(下圖2)，較大的處理能力和較高的板效率(下圖3)。氣體進入閥孔后首先沖向帶有楔形凹槽的閥蓋，楔形凹槽的存在可以避免氣流直接沖向平板導致的逆向反沖現象改善氣液接觸，提高板效率。氣體穿出閥體兩側時，一部分氣體碰到向下折的齒邊后以斜下的方向噴入液層，而另一部分氣體則通過齒間的空隙以斜上的方向噴入液層，使得板上浮閥間及浮閥上部液層中的局部氣含率趨于一致，提高泡沫層的穩定性，增大塔板處理能力。楔形凹槽可以引導氣體折轉通過浮閥側孔噴入液層，降低氣體通過浮閥的阻力，從而降低板壓降。齒狀的周邊可以提高氣液兩相的接觸面積，可以使氣相流出時易于克服液體表面張力，并被齒邊分割成若干股小氣流噴入液層，使得鼓泡更加均勻細化，氣液接觸更加充分，降低了沫夾帶量，也提高塔板的氣液傳質效率。閥腿上的導向孔，可以引導部分氣體穿過此孔推動液體向下游流動，可以減少甚至消除塔板上的液面梯度，消除塔板上的液體滯止區。
